Ống thép kích ngầm là gì?
Ống thép kích ngầm là loại ống thép được sử dụng trong công nghệ thi công khoan kích ngầm (Pipe Jacking / Microtunneling) – phương pháp thi công đường ống mà không cần đào hở mặt đường.
Ống được đẩy xuyên qua lòng đất bằng hệ thống kích thủy lực, đảm bảo:
- Không ảnh hưởng giao thông hoặc các công trình trên mặt đất
- Không phá vỡ kết cấu hạ tầng hiện hữu
- Độ chính xác cao
Trong đó, dòng ống thép hàn xoắn kích ngầm DN800 – DN2000 là giải pháp phổ biến cho các công trình quy mô lớn.
DN là đường kính danh nghĩa của ống (Nominal Diameter), giúp tiêu chuẩn hóa kích thước trong thiết kế và lắp đặt

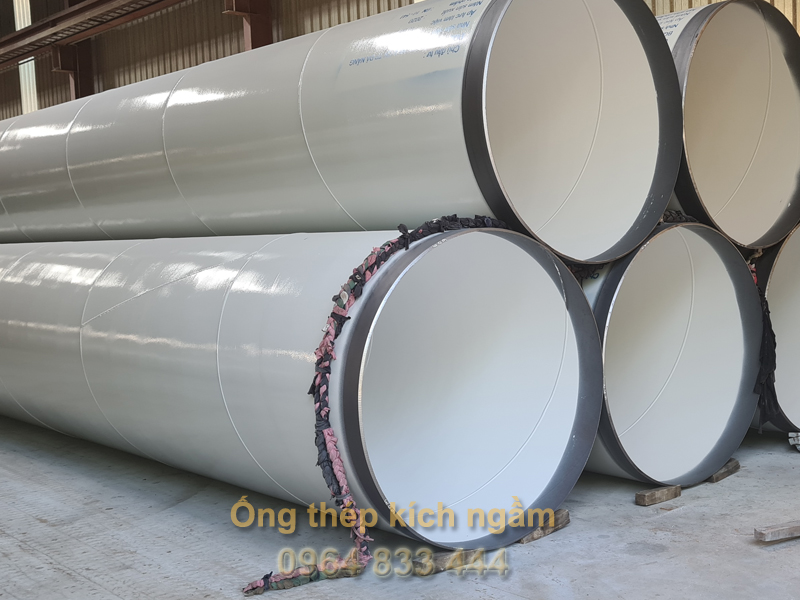

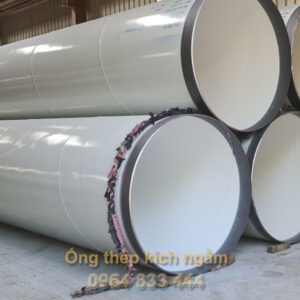

Ống thép kích ngầm do Công ty TNHH Cơ khí Fatech cung cấp
Ống thép kích ngầm do Công ty TNHH Cơ khí Fatech cung cấp được sản xuất bằng phương pháp hàn xoắn (SSAW) trên dây chuyền hiện đại, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật cho các công trình hạ tầng quy mô lớn.
Công nghệ sản xuất vượt trội
- Sử dụng công nghệ hàn xoắn tự động SAW
- Đường hàn xoắn giúp phân bổ ứng suất đều
- Tăng khả năng chịu lực khi thi công kích ngầm
Chất lượng đảm bảo
- Kiểm tra siêu âm mối hàn (UT)
- Kiểm tra X-ray theo yêu cầu
- Đảm bảo độ kín nước và độ bền lâu dài
Chủ động kích thước DN800 – DN2000
- Gia công theo yêu cầu từng dự án
- Đáp ứng nhanh tiến độ thi công
- Linh hoạt chiều dài, chiều dày
Phù hợp công trình trọng điểm
Ống thép hàn xoắn kích ngầm của Fatech được sử dụng trong:
- Dự án cấp thoát nước đô thị
- Công trình giao thông ngầm
- Hệ thống thủy lợi, dẫn nước quy mô lớn
Nhờ sản xuất bằng phương pháp hàn xoắn, sản phẩm không chỉ đảm bảo độ bền cơ học cao mà còn tối ưu chi phí đầu tư và thi công cho chủ đầu tư.

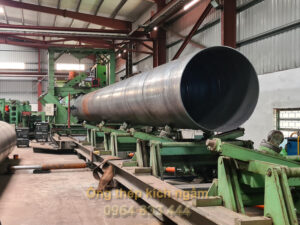

Ống thép kích ngầm được sản xuất bằng dây chuyền máy hàn xoắn tự động và hoàn thiện trong nhà máy
Thông số kỹ thuật ống thép kích ngầm DN800 – DN2000
Dải đường kính và kích thước ống
- Đường kính từ DN800 → DN2000
- Đường kính ngoài (OD): ~813mm → ~2020mm
- Chiều dài: 6m – 12m hoặc theo yêu cầu
Vật liệu: Thép SS400, S355, Q345
Tiêu chuẩn sản xuất
- Tiêu chuẩn Nhật Bản: JIS G3443
- Tiêu chuẩn Mỹ: AWWA C200
Chiều dày của ống thép kích ngầm được sản xuất theo tiêu chuẩn kỹ thuật của dự án, với các chiều dày thông dụng từ 8mm – 25mm tùy theo mỗi đường kính và thiết kế riêng của từng công trình, dự án
Ưu điểm của ống thép hàn xoắn kích ngầm
Chịu lực cực tốt
- Kết cấu hàn xoắn phân bổ ứng suất đều
- Phù hợp môi trường đất yếu, tải trọng lớn
Thi công linh hoạt
- Áp dụng công nghệ kích ngầm hiện đại
- Không cần đào phá mặt đường
Độ kín và độ bền cao
- Hàn tự động SAW (Submerged Arc Welding)
- Kiểm tra siêu âm, X-ray
Chi phí tối ưu
- Giảm chi phí giải phóng mặt bằng
- Tiết kiệm thời gian thi công
Ứng dụng ống thép kích ngầm DN800 – DN2000
Hạ tầng đô thị
- Đường ống cấp nước sạch
- Hệ thống thoát nước mưa – nước thải
Giao thông – cầu đường
- Thi công ngầm dưới quốc lộ, đường sắt
- Dẫn nước qua nền đường
Công nghiệp – năng lượng
- Ống dẫn dầu, khí
- Nhà máy nhiệt điện, thủy điện
Công trình thủy lợi
- Dẫn nước tưới tiêu
- Kênh ngầm, cống ngầm lớn
Quy trình sản xuất ống thép hàn xoắn kích ngầm
Bước 1 – Chuẩn bị nguyên liệu
- Lựa chọn thép cuộn theo độ dày yêu cầu
- Kiểm tra chứng chỉ CO, CQ vật liệu chính hoặc có thể kiểm tra vật liệu hàn
- Làm sạch bề mặt vật liệu
Bước 2 – Đưa cuộn tôn vào dây chuyền máy tự động
Tại công đoạn này máy sẽ tự động duỗi cuộn, cán phẳng, vát mép cạnh và làm sạch bề mặt, sau đó dây chuyền tự động sẽ thực hiện theo các bước
- Định hình đường kính ống
- Hàn xoắn ốc quanh thân ống đồng thời cả 2 đường hàn trong và ngoài ống bằng phương pháp hàn hồ quang chìm (hàn dưới lớp thuốc)
- Cắt ống: Cắt ống theo từng chiều dài bằng máy cắt Plasma tự động
Bước 3 – Kiểm tra chất lượng ống sau khi hàn
- Kiểm tra mối hàn bằng siêu âm, thẩm thấu hoặc X-ray, đảm bảo mối hàn kín, chắc chắn không có khuyết tật tại các đường hàn
- Kiểm tra kích thước hình học đường ống: Đảm bảo đúng đường kính, tròn đều, sai số chiều dài các ống trong phạm vi cho phép, kiểm tra khuyết tật bề mặt.
- Thử áp lực đường ống
Bước 4 – Gia công đầu ống
- Vát mép đầu ống
- Gia cường đầu ống (nếu yêu cầu)
Bước 5 – Xử lý bề mặt
- Phun bi làm sạch bằng phương pháp phun các hạt bi thép tạo độ nhám bề mặt theo tiêu chuẩn Sa 2.5 (tiêu chuẩn của Thụy Sĩ)
- Sơn chống gỉ hoặc sơn epoxy với chiều dày từ 400 – 1000µm
- Có thể phủ lớp chống mài mòn bên trong theo yêu cầu của khách hàng hoặc theo thiết kế của từng dự án
Bước 6 – Đóng gói lưu kho và vận chuyển
- KCS tổng hợp các công đoạn
- Đặt tên ống, cấp hồ sơ cho mỗi ống
- Gia cố chống va đập
- Xuất xưởng lưu kho
- Vận chuyển cho khách hàng (hoặc xuất kho giao hàng cho khách)
Lưu ý khi lựa chọn ống thép kích ngầm
- Chọn đúng đường kính DN phù hợp lưu lượng
- Kiểm tra tiêu chuẩn sản xuất (JIS, AWWA)
- Lựa chọn chiều dày theo tải trọng đất
Vì sao nên chọn ống thép hàn xoắn cho kích ngầm?
So với ống hàn thẳng hoặc ống bê tông:
- Linh hoạt kích thước lớn DN800 – DN2000
- Dễ vận chuyển – lắp đặt
- Độ kín và tuổi thọ cao hơn
- Phù hợp công nghệ thi công hiện đại
Nhận báo giá Ống thép kích ngầm hàn xoắn theo yêu cầu của dự án (giá tốt nhất hôm nay)
CÔNG TY TNHH CƠ KHÍ FATECH
Hotline: 0964 833 444
Website: www.ongthepcongnghiep.com
Câu hỏi thường gặp (FAQ)
Ống thép kích ngầm dùng cho công trình nào?
Dùng cho cấp thoát nước, giao thông ngầm, thủy lợi và công trình công nghiệp.
Vì sao nên dùng ống thép hàn xoắn kích ngầm?
Chịu lực tốt, kín nước, phù hợp thi công DN lớn và kích ngầm.
Ống thép kích ngầm có cần chống ăn mòn không?
Có, thường phủ epoxy, PE hoặc 3LPE để tăng tuổi thọ.
Có sản xuất theo yêu cầu không?
Có, gia công theo DN, chiều dày và tiêu chuẩn dự án.
Giá ống thép kích ngầm phụ thuộc vào gì?
Phụ thuộc DN, chiều dày, mác thép và số lượng.
Ống thép có kiểm định chất lượng không?
Có, kiểm tra UT, X-ray và thử áp lực.
So với ống bê tông, loại nào tốt hơn?
Ống thép tốt hơn về chịu lực, độ kín và thi công kích ngầm.
Thời gian sản xuất bao lâu?
Khoảng 7–30 ngày tùy kích thước và số lượng.
Có dùng được cho đất yếu không?
Có, ống thép chịu tải tốt, không nứt vỡ.
Nên mua ống thép kích ngầm ở đâu?
Nên chọn nhà sản xuất uy tín như Cơ khí Fatech, sản xuất bằng hàn xoắn.
